Des chercheurs fabriquent un transistor directement dans un monocouche de ditellurure de tungstène
Une équipe dirigée par Seok Young Min a réussi à créer des transistors à effet de champ directement dans une couche atomique de ditellurure de tungstène, sans ajout de matériaux rapportés.
Des chercheurs ont mis au point des transistors fonctionnels directement à l’intérieur d’une seule couche atomique de ditellurure de tungstène (WTe₂), sans recourir à l’ajout de matériaux distincts. L’équipe, conduite par Seok Young Min, a rapporté ces travaux récemment, ouvrant une voie différente de celle suivie par l’industrie du silicium.

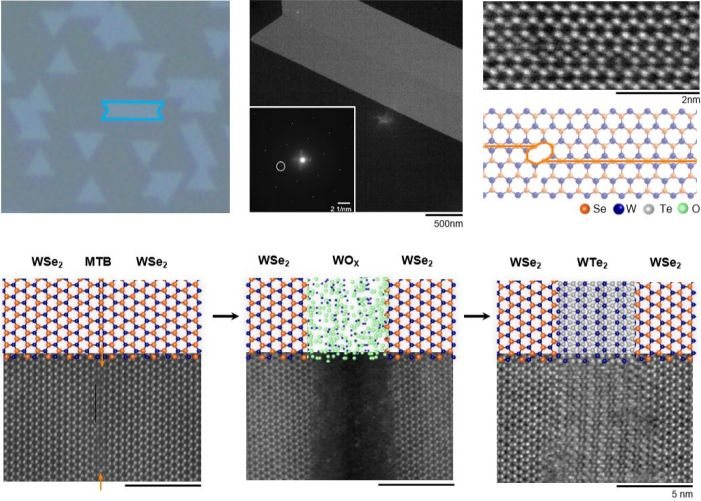

Dans la fabrication classique des semi-conducteurs à base de silicium, la création des transistors repose sur une succession d’étapes de modification et d’ajout de couches, chacune remplissant une fonction précise. L’approche décrite ici est plus directe : elle consiste à transformer sélectivement certaines zones de la couche supérieure du matériau lui-même. Une partie est convertie en oxyde de tungstène (WOx), qui joue le rôle d’isolant, tandis que d’autres sections deviennent des semi-conducteurs de type n en disulfure de tungstène (WS₂) et de type p en diséléniure de tungstène (WSe₂). Chacune de ces zones reçoit ainsi une fonction électrique différente, à partir d’un même feuillet de matière.
Grâce à cette structuration, les chercheurs ont pu obtenir des transistors à effet de champ à semi-conducteur à oxyde métallique (MOSFET) fonctionnels, sans l’étape de greffage de matériaux différents habituellement nécessaire. L’intérêt principal tient à l’échelle : la fabrication s’effectue à l’échelle atomique, ce qui laisse entrevoir des densités de composants nettement supérieures à celles de la technologie silicium standard. Dans un domaine où la miniaturisation constitue depuis des décennies le moteur des progrès, cette perspective retient particulièrement l’attention.
Le ditellurure de tungstène n’est pas le seul candidat dans cette famille de matériaux. Les dichalcogénures de métaux de transition (TMDC) font l’objet de recherches depuis plusieurs années. Les travaux de N. Lu et de ses collègues, publiés en 2014, s’intéressaient déjà au diséléniure de molybdène (MoSe₂) pour un usage comparable. Ces matériaux, qui se présentent sous forme de couches très minces, entrent dans la catégorie plus large des semi-conducteurs bidimensionnels, à laquelle appartiennent aussi d’autres matériaux comme le graphène.
Cette convergence de recherches autour des TMDC montre que la question dépasse un seul matériau. La mise en œuvre de dispositifs électroniques directement dans des couches atomiques repose sur la maîtrise de la conversion locale de la surface, une compétence que les équipes travaillant sur ces matériaux cherchent à affiner. Les travaux présentés ici démontrent qu’une telle conversion peut produire, dans un même feuillet, les trois fonctions nécessaires à un transistor : isolation, conduction de type n et conduction de type p.
Reste que ces résultats relèvent de la recherche fondamentale et ne permettent pas, à ce stade, d’envisager une production industrielle. La source ne fournit pas de données chiffrées sur les performances électriques des dispositifs, ni sur leur fiabilité ou leur reproductibilité à grande échelle. Les travaux de Seok Young Min et de son équipe constituent donc une étape démonstrative, dont la portée dépendra de la suite donnée à ces essais par la communauté scientifique.
