Le thème musical de DOOM rejoué avec des circuits 555
Un passionné d'électronique a reproduit la musique d'ouverture de DOOM (1993) en utilisant uniquement des circuits intégrés 555, sans microcontrôleur ni logiciel.

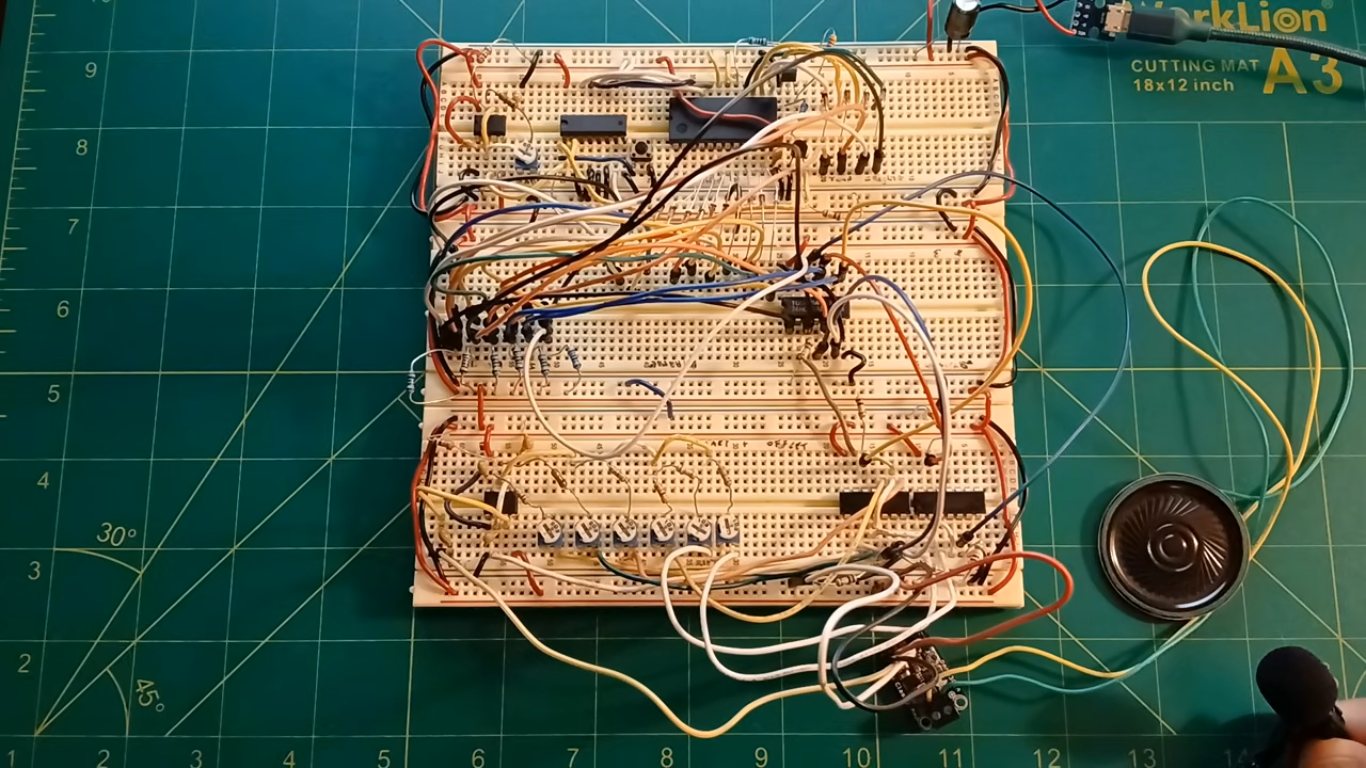

Un passionné d'électronique répondant au nom de [Nick] a relevé un défi singulier : rejouer le thème musical d'ouverture du jeu vidéo DOOM, sorti en 1993, en utilisant uniquement des circuits intégrés 555. Cette réalisation, présentée sur le site Hackaday, illustre une approche purement matérielle de la reproduction d'une œuvre numérique, sans recourir à un microcontrôleur ni à un programme informatique.
Le montage repose sur une architecture logique simple mais ingénieuse. Un premier circuit 555 sert d'horloge système, émettant des impulsions à une fréquence d'environ 7 Hz. Ces impulsions alimentent un compteur binaire, lui-même relié à un décodeur qui offre quinze positions distinctes. Chaque sortie du décodeur est connectée à une matrice de diodes, laquelle stocke l'information relative à la hauteur de note à jouer à chaque instant. Le morceau ne nécessitant que six hauteurs différentes, les diodes relient chaque moment de la séquence à l'une de ces six notes.
Le signal traverse ensuite un ensemble d'interrupteurs qui sélectionnent différents réseaux de résistances. Ces réseaux, aux valeurs variées, modulent la temporisation d'un second circuit 555, celui-ci étant chargé de produire le son. En ajustant les résistances, le circuit génère les différentes fréquences correspondant aux notes de la mélodie. L'ensemble forme ainsi un séquenceur musical rudimentaire, entièrement câblé, qui restitue la partition originale du jeu.
Cette prouesse technique revêt un caractère largement pédagogique. Comme le souligne l'auteur du projet, presque n'importe quel microcontrôleur pourrait être programmé pour jouer cette musique avec une grande facilité. L'intérêt de la démarche réside ailleurs : elle permet de se plonger dans les rouages de la logique numérique et de comprendre concrètement le fonctionnement interne des circuits. En explorant ces mécanismes de base, on affine ses compétences et sa connaissance des principes fondamentaux de l'électronique.
L'initiative s'inscrit dans une tradition de bricolage électronique qui valorise la compréhension approfondie des composants. Pour les plus audacieux, l'auteur suggère d'ailleurs d'aller encore plus loin en construisant les portes logiques elles-mêmes à partir de composants discrets, une démarche qui permettrait de remonter aux fondements mêmes de la conception des circuits numériques. Une manière de rendre hommage, à sa façon, à un classique du jeu vidéo tout en célébrant la beauté de l'électronique pure.
