Un microscope bricolé pour inspecter les soudures sous tous les angles
Un passionné d'électronique a conçu un adaptateur rotatif à miroirs qui transforme un microscope USB classique en outil d'inspection latérale, pour mieux examiner les joints de soudure.
Face à la miniaturisation des composants électroniques, le microscope est devenu un outil indispensable pour tout travail de précision. Mais l'inspection des cartes, et surtout des joints de soudure, se heurte vite à une limite : la vue plongeante ne révèle pas tout. Un bricoleur connu sous le pseudonyme de Corebb a donc fabriqué son propre microscope doté d'une vue latérale rotative, rapporte le site spécialisé Hackaday.

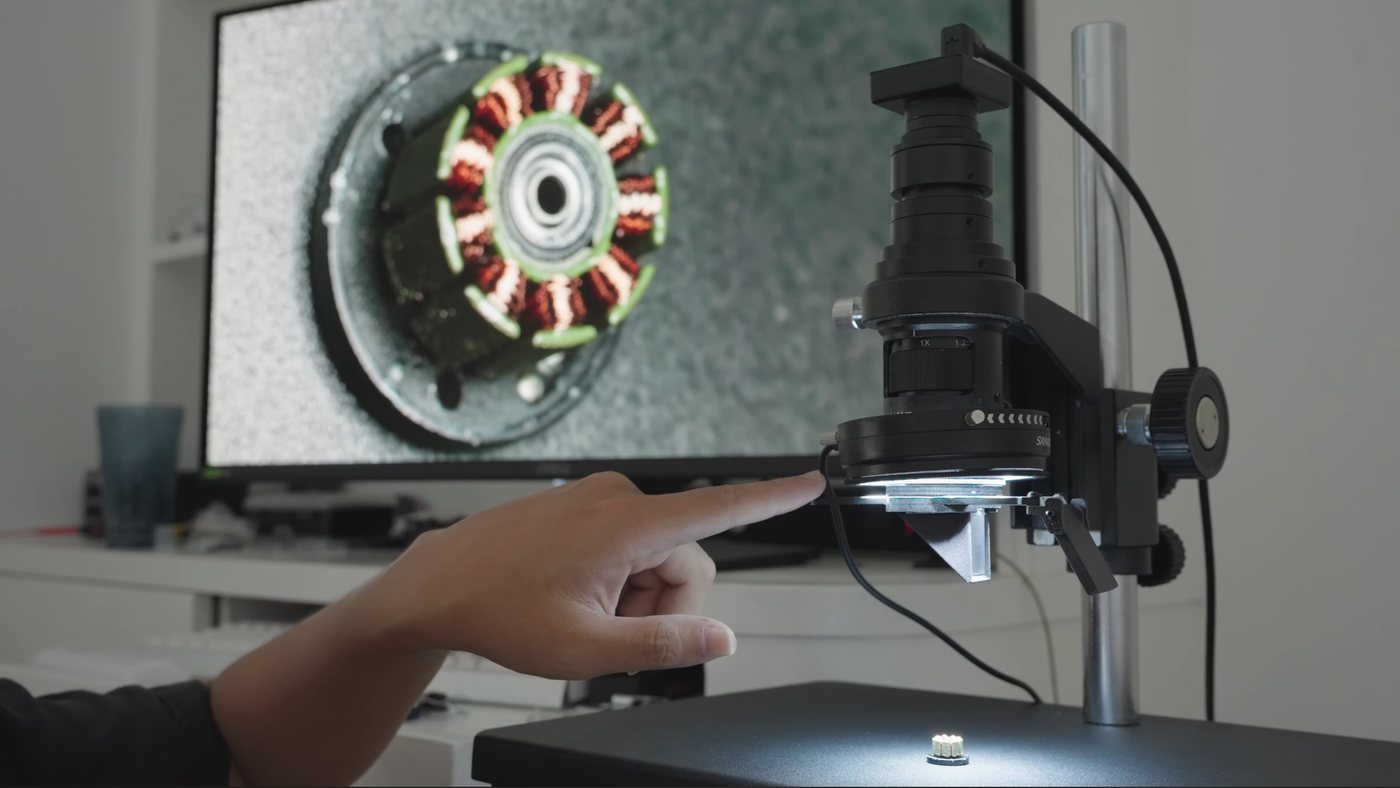

Le socle de l'appareil reste classique : un ensemble optique commercial à monture C, couplé à une caméra USB. L'objectif offre un grossissement variable jusqu'à 200 fois, largement suffisant pour l'électronique, et il est fixé sur un support réglable qui permet de déplacer le point de mise au point. Un anneau de LED assure l'éclairage, complété par deux filtres polarisants — l'un sur l'objectif, l'autre sur la couronne lumineuse. En les orientant à 90 degrés l'un de l'autre, les reflets des surfaces brillantes disparaissent, ce qui améliore nettement la lisibilité des soudures.
L'originalité tient à un adaptateur clipsable, imaginé pour observer les sujets de côté. Il embarque une paire de miroirs qui capte la vue latérale de l'objet et la dirige vers l'objectif principal. Une lentille concave supplémentaire compense l'allongement du trajet optique, tandis que des roulements à billes permettent à l'ensemble de pivoter autour du microscope et de saisir le sujet sous n'importe quel angle. L'adaptateur se fixe par de petits aimants, qui garantissent un alignement constant du chemin optique.
Corebb a d'abord tenté d'imprimer l'adaptateur en 3D, mais la pièce se déformait et générait trop de vibrations. Une version usinée dans l'aluminium s'est révélée plus rigide et, surtout, plus fine : des supports plus minces réduisent les ombres portées sur la zone observée. Le résultat est un instrument modulaire, dont la vue latérale n'est pas sans rappeler d'autres microscopes de soudage déjà présentés, mais à un coût nettement plus abordable.
Au-delà de la prouesse technique, cette réalisation illustre une tendance de fond dans les ateliers d'électronique : la fabrication personnelle d'outils d'inspection adaptés à des besoins très précis. Les composants toujours plus petits rendent la vérification visuelle des soudures critique, et un éclairage polarisé comme une vue de côté peuvent faire la différence entre un défaut repéré et un défaut manqué. Le montage reste accessible à qui dispose d'une imprimante 3D ou d'un atelier d'usinage, et l'auteur partage volontiers les principes de son système.
Rien n'indique encore si ce microscope fera l'objet d'un plan de montage détaillé ou d'une commercialisation. Mais l'approche — un socle du commerce, un éclairage maîtrisé, un adaptateur optique astucieux — montre qu'il n'est pas nécessaire d'investir dans un équipement industriel pour obtenir une vision tridimensionnelle utile au chevet d'une carte électronique.
