L'instruction FSCALE du 8087 d'Intel révèle une complexité insoupçonnée
L'analyse du microcode du coprocesseur arithmétique 8087 d'Intel montre que l'instruction FSCALE, souvent considérée comme une simple mise à l'échelle par puissances de deux, mobilise plus de 140 micro-instructions et trois niveaux d'appels de sous-programmes.
L'instruction FSCALE du coprocesseur arithmétique 8087 d'Intel, longtemps considérée comme une opération de mise à l'échelle par puissances de deux relativement simple, s'avère bien plus complexe qu'on ne le pensait. L'analyse du microcode de ce processeur, menée par Ken Shirriff, révèle que cette instruction x87 nécessite plus de 140 micro-instructions et fait appel à trois niveaux de sous-programmes pour traiter l'ensemble des cas possibles.
Le 8087, lancé au début des années 1980, fut l'un des coprocesseurs les plus influents de l'histoire de l'informatique. Conçu pour épauler les processeurs x86 dans les calculs en virgule flottante, il a directement inspiré la norme IEEE 754, qui régit encore aujourd'hui la représentation et les opérations sur les nombres à virgule flottante dans la plupart des ordinateurs. L'instruction FSCALE, qui ajuste un nombre en le multipliant par une puissance de deux, illustre à elle seule la philosophie de conception du 8087 : offrir au développeur une opération de haut niveau tout en gérant en interne une multitude de détails techniques.

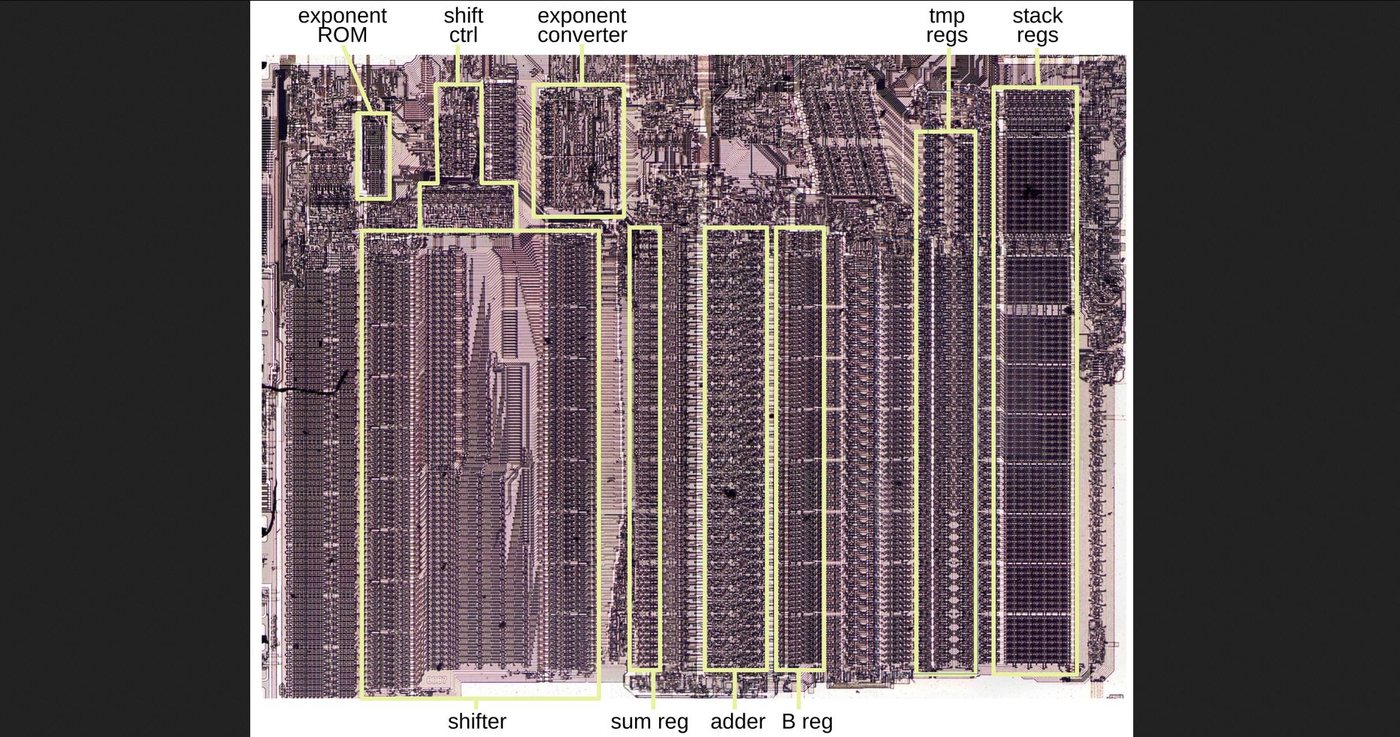

Comme le montre l'analyse du microcode, chaque instruction du 8087 se décompose en une série d'étapes élémentaires : chargement de valeurs dans les registres, exécution d'opérations arithmétiques, vérification et traitement des conditions d'erreur, et gestion de la pile. Pour FSCALE, ces étapes s'enchaînent selon une logique rigoureuse qui garantit un comportement robuste dans tous les cas de figure, sans que le programmeur ait à s'en préoccuper. La photographie annotée de la puce met en évidence les blocs fonctionnels mobilisés par cette seule instruction, donnant la mesure du matériel engagé pour une opération qui semble pourtant anodine.
Cette complexité n'est pas un défaut de conception, mais le prix à payer pour une implémentation fiable et précise. Le 8087 a été l'un des premiers processeurs à offrir une précision mathématique aussi élevée, tout en restant suffisamment économique pour être intégré dans des ordinateurs personnels abordables. Cette combinaison de rigueur et d'accessibilité a contribué à démocratiser les calculs scientifiques et techniques sur micro-ordinateur.
L'étude de Ken Shirriff s'inscrit dans un travail de fond sur l'architecture et le microcode du 8087, qui continue d'intéresser les passionnés d'histoire de l'informatique et les ingénieurs. Elle rappelle que les instructions que les développeurs utilisent aujourd'hui sans y penser reposent sur des mécanismes internes d'une richesse insoupçonnée, hérités de décennies de recherche et d'optimisation.
